Pour garantir la fiabilité des communications, la sécurité opérationnelle et la durabilité environnementale dans les contextes industriels, d'urgence et extérieurs, chaque d radio mobile numérique doivent subir une série rigoureuse de tests en usine. Ces procédures sont conformes aux normes nationales telles que : GB/T 15844-2022 et GB/T 32659-2016 et pour les modèles d'exportation, les normes internationales, notamment FCC et CE Seules les unités ayant réussi tous les tests sont homologuées. Les sections suivantes détaillent les points testés avec une précision technique accrue, en intégrant les principaux indicateurs de performance et de fiabilité utilisés dans l'ensemble du secteur.

1. Tests de performance RF de base
1.1 Tests de l'émetteur

• Étalonnage de la puissance de sortie

Vérifiez la puissance moyenne du signal porteur dans les limites légales afin d'éviter les interférences ou les pertes de portée. La mesure est effectuée à l'aide d'un wattmètre de crête avec détection précise de la puissance moyenne. Pour les radios numériques TDMA, le profil de puissance en rafale (temps de montée/descente, dépassement et comportement transitoire) est vérifié par rapport à la norme d'interface radio applicable.

• Tolérance et stabilité de fréquence

Mesure de l'erreur de fréquence porteuse dans des conditions extrêmes de température et de tension, exprimée en parties par million (ppm). Les tests incluent la tolérance de fréquence porteuse et la dérive de fréquence lors de la montée en température. GB/T 15844.2 , garantissant ainsi que la radio reste sur le même canal et empêche les interférences avec les canaux adjacents lors des transitoires de mise sous tension.

• Fuites dans les canaux adjacents et émissions parasites

– La puissance du canal adjacent (ACP) est mesurée avec des détecteurs RMS et quasi-crête selon le cas.
– Les émissions parasites conduites et rayonnées sont évaluées afin de se conformer à la norme ITU‑R SM.329 et aux masques de spectre nationaux.
– La puissance transitoire du canal adjacent (éclaboussures liées à la commutation) est surveillée pour garantir le confinement spectral lors des changements de canal et des transitions PTT.

• Précision de modulation (numérique)

Les indicateurs clés comprennent l'amplitude du vecteur d'erreur (EVM) et le rapport puissance crête/puissance moyenne (PAPR) pour une transmission claire de la voix et des données numériques. Pour les radios DMR, la déviation des symboles et l'erreur FSK sont évaluées ; pour le P25, la fidélité de modulation est mesurée. Ces paramètres sont directement corrélés aux performances en termes de taux d'erreur binaire et d'efficacité spectrale.

1.2 Tests du récepteur

• Sensibilité

On mesure le niveau d'entrée minimal requis pour une démodulation correcte. Pour les équipements analogiques, la sensibilité standard est de 12 dB SINAD ; pour les équipements numériques, la sensibilité est souvent définie pour un taux d'erreur binaire spécifique (par exemple, 5 %). Ce paramètre détermine en grande partie la portée de communication utilisable.

• Immunité aux interférences

– La sélectivité du canal adjacent (ACS) et le rejet co-canal garantissent la réception dans un spectre encombré.
– Les caractéristiques de rejet et de blocage de l'intermodulation assurent un fonctionnement stable en présence d'émetteurs puissants hors bande ou situés à proximité.
– La plage dynamique du récepteur est vérifiée afin de maintenir la qualité audio sur une large gamme de niveaux de signal reçus.

2. Sécurité électrique et performances audio

2.1 Alimentation et sécurité de la batterie

Protection contre la surcharge, la décharge excessive, les courts-circuits et la surchauffe sont vérifiées dans des conditions normales et en cas de défaut unique.

La durée de vie des cycles et l'efficacité de charge/décharge sont enregistrées.
Pour les modèles à sécurité intrinsèque, les tests de batterie sont conformes aux exigences ATEX/IECEx ia/ib et comprennent la vérification de la tension maximale en circuit ouvert, de la capacité/inductance interne maximale et des limites de température de surface.

2.2 Tests électriques et CEM

• Sécurité de base

La résistance d'isolement, la rigidité diélectrique (test de rigidité diélectrique), le courant de contact (courant de fuite) et la continuité de la liaison de la terre de protection sont confirmés conformément à la norme GB 4943.1-2022.

• Immunité aux décharges électrostatiques (DES)

Décharge par contact ±8 kV et décharge dans l'air ±15 kV selon IEC 61000‑4‑2. Le critère de performance A (absence de dysfonctionnement) ou B (dégradation temporaire qui se répare d'elle-même) doit être respecté.


2.3 Performances audio

• La réponse en fréquence, la distorsion harmonique totale (THD), le rapport signal/bruit (SNR), le niveau de pression acoustique maximal et les caractéristiques de blocage/déblocage du silencieux sont mesurés. Tous ces paramètres garantissent une voix intelligible et sans Larsen à des niveaux sonores contrôlés afin de protéger l'audition.

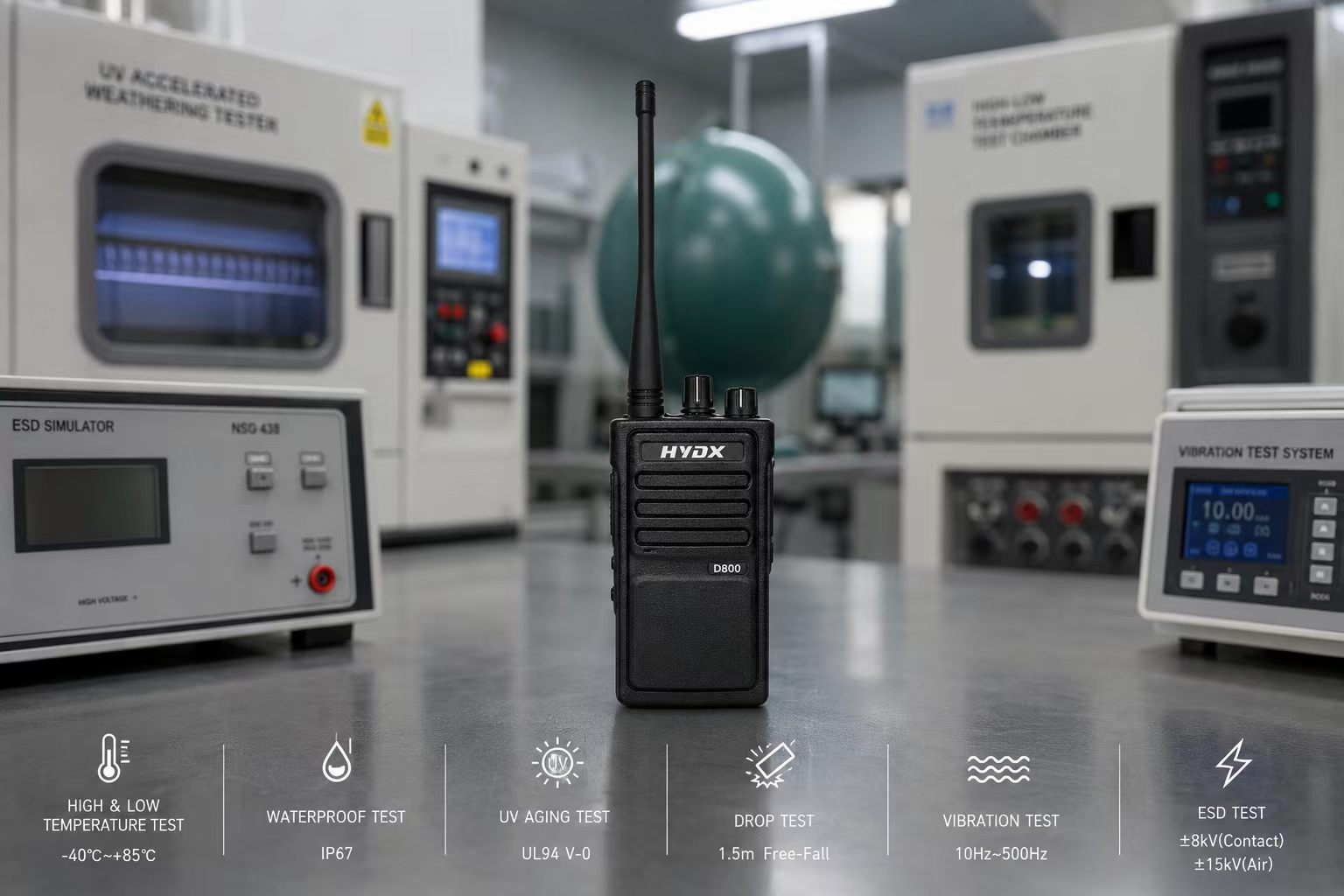

3. Tests d'adaptabilité environnementale

• Températures extrêmes

Des tests de fonctionnement sont effectués entre –30 °C et +60 °C (avec un maintien minimal de 2 heures et une vitesse de variation de température ≤ 3 °C/min afin d'éviter les chocs thermiques) et des tests de stockage entre –40 °C et +85 °C. Après récupération, tous les paramètres et fonctions RF sont revérifiés ; aucun dommage aux composants ni aucune dérive de performance ne sont tolérés.

• Humidité et corrosion

– Chaleur humide : 40 °C / 93 % HR pendant 48 heures (régime permanent) ; pour les services sévères, une chaleur humide cyclique (par exemple, –10 °C à +55 °C, 95 % HR) peut être appliquée.
– Brouillard salin : 5 % de NaCl à 35 °C pendant 48 heures (usage industriel général) ; les modèles marins et de lutte contre l’incendie nécessitent généralement 96 heures ou plus. Aucune dégradation de l’isolation, piqûre ou corrosion structurelle n’est tolérée.

• Protection contre les infiltrations

Indice de protection IP67 minimum pour les modèles industriels : étanchéité totale à la poussière et protection contre l’immersion temporaire dans l’eau (1 m pendant 30 minutes). Les modèles maritimes/de lutte contre l’incendie peuvent nécessiter un indice de protection IPX8 avec une profondeur et une durée spécifiées (par exemple, 2 m pendant 2 heures).

• Environnements spéciaux

Des tests de basse pression, de rayonnement solaire et de croissance de moisissures sont effectués conformément aux normes nationales et internationales pertinentes lorsque les scénarios opérationnels l'exigent.

4. Tests de fiabilité mécanique

• Chute libre et culbutes

– Chute libre de 1,5 m sur du béton, six faces, pour tous les modèles.
– Test de culbutage : 200 cycles dans un tambour rotatif de 1 m, conformément à la norme IEC 60068-2-31, simulant des chutes répétées lors de l’utilisation sur le terrain. Aucune fissure, pièce détachée ou défaillance de soudure n’est tolérée.

• Vibrations et chocs

– Vibration : 10–500 Hz sinusoïdale ou aléatoire, 2 heures par axe (trois axes).
– Choc : impulsion demi-sinusoïdale, 30 g / 6 ms pour le commercial, 75 g / 6 ms pour l’industriel.
– L’inspection par rayons X des joints de soudure BGA et des connexions internes permet de détecter les déplacements ou les microfissures.

• Durabilité et durée de vie

– Commutateur PTT et commandes rotatives : >100 000 cycles sous charge électrique ; la résistance de contact est surveillée pour détecter une dérive excessive.
– Connecteurs batterie/antenne/audio : > 1 000 cycles d’insertion/retrait avec contrôles de résistance de contact.
– Écran tactile : >1 million de clics/glissements avec vérification des fonctions.

• Résistance structurelle

– Tests de résistance à l’écrasement et au renversement.
– Boîtier ignifugé classé UL94 V‑0 pour empêcher la propagation du feu.

5. Conformité fonctionnelle, inspection finale et validation avancée

• Test de fonctionnement complet

Chaque unité est vérifiée pour la réponse PTT, le fonctionnement du silencieux, la commutation de canal, le cryptage/décryptage, le positionnement GPS/BeiDou, la connectivité Bluetooth, les fonctions d'alarme et la détection des accessoires.

• Vérification réglementaire

Les paramètres RF et les désignations des modèles sont comparés aux certificats d'homologation (SRRC ou CCC pour le marché intérieur ; FCC Part 90/95, CE RED ou IC pour l'exportation). Pour les modèles antidéflagrants, les marquages de sécurité intrinsèque, le groupe de gaz, la classe de température et les paramètres de sécurité électrique sont intégralement vérifiés par rapport à la documentation certifiée.

• Échantillonnage et conditionnement par lots

L’échantillonnage périodique de type test selon les normes nationales comprend des tests de vibration, de chute et de contrainte climatique sur les unités emballées (par exemple, des simulations de transport ISTA), garantissant l’intégrité de l’emballage dans les conditions logistiques.

• Tests avancés optionnels

Pour les applications à haute fiabilité (sécurité publique, militaire), les tests de vieillissement accéléré (HALT) sont souvent utilisés lors de la validation de la conception afin d'identifier rapidement les marges de sécurité. De plus, des paramètres de réception améliorés, tels que la réjection des interférences co-canal, la plage dynamique et le bruit et ronflement FM (pour les systèmes analogiques), peuvent être évalués pour caractériser pleinement les performances dans des environnements électromagnétiques denses.

Chaque étape de ce programme de test renforce la promesse d'une communication ininterrompue dans les moments critiques, transformant un petit appareil en un lien vital et fiable pour les interventions d'urgence, les opérations industrielles et les missions en extérieur.

Les normes de test effectives seront mises en œuvre conformément aux exigences du laboratoire HYDX et du client.
